- Boas!
Vou ter na proxima semana a minha primeira experiencia com fibra óptica !
Ou melhor, a minha segunda experiencia com fibra optica, pois a primeira foi ha 10 ou 15 anos, quando liguei o meu leitor de CD Marantz Cd 72 SE ( http://www.dutchaudioclassics.nl/img/info/marantz/marantz-cd72/marantz-cd72-cdplayer.jpg ) ao Gravador de CD´s Philips CDR-870 ( http://garmonizer.users.photofile.ru/photo/garmonizer/96520450/xlarge/120419290.jpg ). Para o efeito na altura usei um cabo de fibra optica de 1 metro Toslink ( http://images.yourdictionary.com/images/computer/_TOSLINK.JPG ) para audio (o qual abandonei em detrimento de um digital coaxial spdif). Esta foi a minha primeira experiencia com fibra optica :P
No que toca a usar a fibra óptica em contexto de rede de dados, ai sim, será a minha primeira experiência!
O cenário é o seguinte: Num contexto industrial, é preciso extender uma rede existente para um anexo que fica a cerca de 300 e poucos metros, já com as curvas e tal.
O cabo necessitará de passar em parte pelo telhado (ao sol, ficará junto com outros cabos existentes), depois ha ainda um troço que segue por uma calha de rede de passagem de cabos no tecto de um avilhão, e o ultimo troço será pelo chão, dentro de uma conduta onde ja passam imensos cabos.
O problema e possivels soluções:
>cabo de rede não consegue troços de mais de cento e poucos metros. Teria que meter um Switch a cada 100 metros.
>Wireless não é viavel pois não tem linha de visto e há muitas interferencias no local . Claro que podia ter levado cabo de rede até uma antena direccional , e podia ter feito isto de ambos os lados, e assim resolvia o problema da falta de linha de vista. E podia optar por wireless de 5ghz , menos susceptivel a interferencias). Mas para isso preferia a solução anterior dos troços de cabo com switches a cada 100 metros
>Powerline: Podia passar um cabo electrico e meter powerline 200 ou 500 mb , a qual consegue distancias de cerca de 300 metros ... mas isto quer-se fiavel, e tenho medo que a powerline apanhe muitas intereferencias ao longo dos 300 metros, o que leve a quebras / instabilidade
Incentivei então o meu cliente a optarmos por implementar fibra optica neste cenário.
Estudei o assunto, e partilho com vocês as conclusões a cheguei, bem como agradeço que me chamem a atenção para se estou a fazer algo de errado.
Material a aplicar:
>Cabo será polivalente para uso interior / exterior, com 6 fibras opticas (assim fica mais preparado para o futuro), do tipo Multimode, 50/125um , OM2
>Em cada ponta do cabo, levará Pigtails com fichas SC, soldadas com uma maquina especifica para o efeito.
Serão 2 de cada lado, se bem que bastaria levar uma unica de cada lado, sendo que assim funcionaria em half duplex em vez de full duplex.
Mas já que o cabo tem 6 fibras, uso 2 e ainda fico com 4 de reserva !
>A cada ponta ira levar um TP LINK - MC100CM 10/100Mbps Multi-Mode Media Converter, uma vez que 100 megas é mais do que suficiente.
Pagina do produto: http://www.tp-link.com/en/products/details/?model=MC100CM
User Guide: http://www.tp-link.com/Resources/document/User_Guide.pdf Datashit: http://www.tp-link.com/Resources/document/MC100CM_v3_Datasheet.
Há muitas marcas com conversores deste tipo: Edimax, Trendnet, Dlink, Lindy, Etc Etc Etc ... Haverão grandes diferenças? Ja alguem aqui experimentou ?
E que cuidados devo ter ao passar o cabo da fibra optica, no que toca a angulos , curvatura, etc ?
Pensei que a fibra ja estivesse mais difundida com o ITED2, mas ainda hoje de manhã liguei para alguma casas de material electrico ca da zona, e pareceram mais surpreendidos do que se tivesse ligado para a telepizza a pedir um cozido à portuguesa :)
Obrigado e partilhem os vossos conhecimentos / experiencias- jorgealves
- 26 maio 2012
consegues fazer a coisa mais facilmente do que se fizeres com cabo de cobre, se quiseres vir buscar a Lisboa tenho uma ponta de cabo Draka de 4 fibras 50\125 OM2 com +-500metros que até TA DOU junto com as fichas para CRAVAR SC da CORNING (sobra de uma obra), se pagares um almoço ali em Almeirim até te ligo as fichas na boa.
com estes cabos actuais de fibra não tens que ter grandes problemas com curvaturas a única preocupação é com os nós e com o desenrolar do cabo para não torçer, as fibras estão acondicionadas dentro de um tubo muito resistente e envolvidas por um gel, e depois ainda tem uma trança de tracção e revestimento final.
PS: convém ser anti-roedor, senão os ratinhos adoram o PVC do revestimento.Boas!
So podes estar a gozar ! "uma ponta com 500 metros " LOL
Se isso é uma ponta, então o que chamar a todos os bocadinhos de fio electrico que guardo num caixote, alguns com menos de 10cm, os quais fazem-me pena mandar fora, pois podem servir para fazer um shunt, uma derivação, etc (e assim escuso de estar a cortar do rolo principal) :P- jorgealves
- 26 maio 2012
Colocado por: civismoalguns com menos de 10cm
cabos de rede com menos de 10metros é lixo, e pontas de fibra com menos de 200metros, idem (nota que estamos a falar de fibra MM que não pode ser usada no ITED), e fio\cabos com menos de 5 metros é ferro velho, senão não tinha espaço no armazém para mais nada,
ps: a sobra era de uma bobine com 20kms.Viva.E que cuidados devo ter ao passar o cabo da fibra optica, no que toca a angulos , curvatura, etc ?
Tudo depende do tipo de cabo de fibra que tiveres, pois uns tem um isolamento com qualidade superior aos outros (dureza).
No entanto, na minha pouca experiência de fibra-óptica, tens de ter cuidado com as pisadelas no cabo, ângulos muito apertados é para esquecer. Mas se reparares como a fibra é "embalada", (enrolada em bobine), podes fazer o mesmo ângulo.
Atenção se precisares de fazer fusões. Normalmente é melhor uma empresa especializada.
Em relação ao resto a minha experiência não me permite ajudar mais, visto nunca ter projectado algo como estás a fazer, apenas fiz umas passagens de fibra.
Cumprimentos e boa sorte.- sexequ0107
- 26 maio 2012
abos de rede com menos de 10metros é lixo, e pontas de fibra com menos de 200metros, idem (nota que estamos a falar de fibra MM que não pode ser usada no ITED), e fio\cabos com menos de 5 metros é ferro velho, senão não tinha espaço no armazém para mais nada,
A fibra já foi hoje passada.
Apresendo o meu desenrolador de cabo de fibra super profissional. Tão profissional que deveria de ir para a secção das ferramentas, apenas ferramentas
Mas funcionou que foi uma maravilha. Estava um sol lixado, então foi um instante.Fiquei chocado foi com os preços que se praticam para efectuar as terminações da fibra.
O usual é a máquina da fujikura
Mas compreende-se que os preços sejam altos, pois só o equipamento custa alguns 8000€ ... mas ainda assim é mais caro que o meu dentista ... e então se o meu dentista é caro. ...
Seguem ainda videos exemplificativos de como se processa a fusão da fibra.
http://www.youtube.com/watch?v=gnQeKAnFt8k&feature=related
http://www.youtube.com/watch?v=TWPKV_JUVnU&feature=related- jorgealves
- 29 maio 2012 editado
Colocado por: civismoFiquei chocado foi com os preços que se praticam para efectuar as terminações da fibra.
para essas fusões, não se pode pedir muito, e não te esqueças que os electrodos somente dão para 500fusões, depois a maquina tem que ir á fabrica para substituir eléctrodos e calibrar, e queres partilhar quanto te cobraram por fusão?Colocado por: civismoO usual é a máquina da fujikura
isto dito assim é porque foi feito por um sub-empreiteiro da PT (os 8000€ é preço especial para a PT e + IVA, ), TODOS os outros usam outras maquinas, eu gosto muito mais da Fitel S177, é muito mais pratica de trabalhar e mais pequena, e faz também o alinhamento nos 3 eixos (existem umas chinesices que somente alinham em 2 eixos e custam 4000€)Boas!
Antes do mais, esta é a brochura da fujikura: http://www.modulo.pt/fotos/produtos/1228833068catrd_web_199.pdf
Essa Fitel tambem parece simpatica.
Ao que parece, o preço de tabela é :
Preparar cada uma das pontas do cabo : 40€
Cada fibra optica (fusao) : 5€
Ou seja, um cabo que leve 4 pigtails fica em :
40€ de cada ponta + 8x 5€ = 120€ + iva no total.
Faz-se numa hora ou menos.
Mas pronto, pelo menos é um trabalho com mais valias :)
Se fosse na farmacia era pior :PPelo que tenho visto aqui ha algumas coisas menos claras.
Uma coisa é uso da fibra para uso em cabos de distribuição extremamente longos, em que não podem haver perdas e a conecção entre troços tem que ser prefeita.
Outra coisa é o uso doméstico, ou industrial a nivel local, em que se fazem interconecções utilizando terminações ou SC ou ST em patch pannel. Este tipo de terminações pode ser feita com recurso a Kits simples, de fusão de resina, ou de cravamento, embora tambem não tão acessiveis. Requer alguma apredizagem e pratica mas não é nada do outro mundo.
http://solutions.3m.com/wps/portal/3M/en_EU/Telecom_EU/Home/Product_Info/Catalogue_ENEU/?PC_7_RJH9U5230GD5D02VNT7G793OH3000000_nid=GSHRXW8Z7RgsBTHQXBTLCRglTVWPBNSDZZbl
Com o conversor adequado ou com um Switch preparado para o efeito, hoje em dia é uma coisa extremamente facil de executar um rede em fibra optica.
Embora continue a não ser a solução mais economica não vejo porque não é utilizada mais hoje em dia, principalmente na pequena e média indistria.- R.Oliveira
- 30 maio 2012
Colocado por: civismoFiquei chocado foi com os preços que se praticam para efectuar as terminações da fibra.
O usual é a máquina da fujikura
Mas compreende-se que os preços sejam altos, pois só o equipamento custa alguns 8000€ ... mas ainda assim é mais caro que o meu dentista ... e então se o meu dentista é caro. ...
Seguem ainda videos exemplificativos de como se processa a fusão da fibra.
http://www.youtube.com/watch?v=gnQeKAnFt8k&feature=related
http://www.youtube.com/watch?v=TWPKV_JUVnU&feature=related
Este equipamento é igual ou muito semelhante ao "tecnicos" que foram a minha casa instalar a fibra, demoraram cerca de 10min para conseguir fazer a fusão, também é dificil, já vi cabelos mais grossos...Ja agora, para quem necessite de fazer um link de rede com uma distancia até 500Metros, e já tenha um cabo coaxial passado, eis um equipamento que acabei de conhecer.
http://www.veracityglobal.com/products/ethernet-over-coax/highwire.aspx
http://pt.eetnordic.com/product.aspx?id=VHW-HW
http://files.eetgroup.com/cdata/dk/doc/highwire%20data%20sheet%20v1.2.1%20uk.pdf
É caro, muito caro, custa uns 173€ para a versão standard e 222€ para a versao com POE. E é sempre a multiplicar por 2, pois é um em cada ponta do cabo
Mas para quem já tem o cabo passado, pode ser uma excelente soluçãoHa uma outra solução interessante para vencer distancias, quando não é viavel a passagem de cabos, mas tem-se linha de vista: Uma ethernet bridge optica ou laser
http://www.made-in-zelenograd.com/products/occ1-eth100/- rei do alcatrão
- 20 junho 2012
Colocado por: civismoBoas!

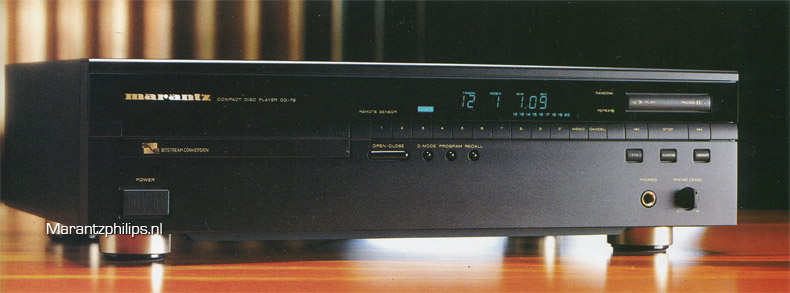

boas! por acaso tive um leitor de cds igual a esse mas com o escrito de edição especial a dourado e 1 amplificador pm80
Vou ter na proxima semana a minha primeira experiencia com fibra óptica !
Ou melhor, a minha segunda experiencia com fibra optica, pois a primeira foi ha 10 ou 15 anos, quando liguei o meu leitor de CD Marantz Cd 72 SE (http://www.dutchaudioclassics.nl/img/info/marantz/marantz-cd72/marantz-cd72-cdplayer.jpg) ao Gravador de CD´s Philips CDR-870 (http://garmonizer.users.photofile.ru/photo/garmonizer/96520450/xlarge/120419290.jpg). Para o efeito na altura usei um cabo de fibra optica de 1 metro Toslink (http://images.yourdictionary.com/images/computer/_TOSLINK.JPG) para audio (o qual abandonei em detrimento de um digital coaxial spdif). Esta foi a minha primeira experiencia com fibra optica :P
No que toca a usar a fibra óptica em contexto de rede de dados, ai sim, será a minha primeira experiência!
O cenário é o seguinte: Num contexto industrial, é preciso extender uma rede existente para um anexo que fica a cerca de 300 e poucos metros, já com as curvas e tal.
O cabo necessitará de passar em parte pelo telhado (ao sol, ficará junto com outros cabos existentes), depois ha ainda um troço que segue por uma calha de rede de passagem de cabos no tecto de um avilhão, e o ultimo troço será pelo chão, dentro de uma conduta onde ja passam imensos cabos.
O problema e possivels soluções:
>cabo de rede não consegue troços de mais de cento e poucos metros. Teria que meter um Switch a cada 100 metros.
>Wireless não é viavel pois não tem linha de visto e há muitas interferencias no local . Claro que podia ter levado cabo de rede até uma antena direccional , e podia ter feito isto de ambos os lados, e assim resolvia o problema da falta de linha de vista. E podia optar por wireless de 5ghz , menos susceptivel a interferencias). Mas para isso preferia a solução anterior dos troços de cabo com switches a cada 100 metros
>Powerline: Podia passar um cabo electrico e meter powerline 200 ou 500 mb , a qual consegue distancias de cerca de 300 metros ... mas isto quer-se fiavel, e tenho medo que a powerline apanhe muitas intereferencias ao longo dos 300 metros, o que leve a quebras / instabilidade
Incentivei então o meu cliente a optarmos por implementar fibra optica neste cenário.
Estudei o assunto, e partilho com vocês as conclusões a cheguei, bem como agradeço que me chamem a atenção para se estou a fazer algo de errado.
Material a aplicar:
>Cabo será polivalente para uso interior / exterior, com 6 fibras opticas (assim fica mais preparado para o futuro), do tipo Multimode, 50/125um , OM2
>Em cada ponta do cabo, levará Pigtails com fichas SC, soldadas com uma maquina especifica para o efeito.
Serão 2 de cada lado, se bem que bastaria levar uma unica de cada lado, sendo que assim funcionaria em half duplex em vez de full duplex.
Mas já que o cabo tem 6 fibras, uso 2 e ainda fico com 4 de reserva !
>A cada ponta ira levar um TP LINK - MC100CM 10/100Mbps Multi-Mode Media Converter, uma vez que 100 megas é mais do que suficiente.
Pagina do produto:http://www.tp-link.com/en/products/details/?model=MC100CM
User Guide:http://www.tp-link.com/Resources/document/User_Guide.pdfDatashit:http://www.tp-link.com/Resources/document/MC100CM_v3_Datasheet.
Há muitas marcas com conversores deste tipo: Edimax, Trendnet, Dlink, Lindy, Etc Etc Etc ... Haverão grandes diferenças? Ja alguem aqui experimentou ?
E que cuidados devo ter ao passar o cabo da fibra optica, no que toca a angulos , curvatura, etc ?
Pensei que a fibra ja estivesse mais difundida com o ITED2, mas ainda hoje de manhã liguei para alguma casas de material electrico ca da zona, e pareceram mais surpreendidos do que se tivesse ligado para a telepizza a pedir um cozido à portuguesa :)
Obrigado e partilhem os vossos conhecimentos / experienciasColocado por: luisborbaboas! por acaso tive um leitor de cds igual a esse mas com o escrito de edição especial a dourado e 1 amplificador pm80
Boas! O meu é o 72SE tambem, igual a esta foto.
Esse amplificar Marantz PM 80 é bela maquina. AInda o tem ?
Ja tenho reparado muito no é nos usados Marantz PM 44Se . Ha uns 12 ou 14 anos lia muito as revistas a especialidade, e fiquei algo brainwashed como sendo um dos melhores amplificadores dessa gama.
http://www.hifido.co.jp/KWMarantz+PM-4/G1/E/30-10/C07-33250-11424-00/
Como o HI-Fi é coisa que nunca passa de moda, já pensei num sistema para ouvir musica mais compacto do que aquele que tenho agora (KED CODA9 + Yamanha AX470 ).
Então iria para algo usado com uns 15 anos, tipo um PM44Se + umas colunas tipo monitor audio, mission, etc Ou então ligado às KEF C45 que tenho aqui no meu escritorio tambem nao devia ficar mau (as quais estão neste momento ligadas as um sony velhote). Enfim, divagações audiofilas. Seja como for, tenciono manter-me fiel ao stereo, nao gosto de 5.1 e essas coisas de home cinema.
Se há coisa que decaiu imenso foi o mundo da alta fidelidade.
Uma aparelhagem destas por exemplo, usada por 300€ , toca musica melhor do que 99% sistemas actualmente no mercado a custarem o dobro ou o triplo
http://www.leiloes.net/andlificador-Marantz-PM44SE-MK-II--Colunas-BW-DM310,name,198135986,auction_id,auction_details- rei do alcatrão
- 21 junho 2012
e tinha as colunas reference 50 da infinit,mas ja vendi todo o equipamento á 12 anos ,mas muito bom mesmo e o pm 80 é classe A.Colocado por: luisborbae tinha as colunas reference 50 da infinit,mas ja vendi todo o equipamento á 12 anos ,mas muito bom mesmo e o pm 80 é classe A.
Belo material !
Então e trocou esse sistema de audio por um superior , se me é permitida a questão ?
Pergunta que me ocorreu entretanto: Há por aqui algum topico da alta fidelidade ?Ja fiz um link em fibra optica de 300 metros com dois media converters da TP-Link ( http://www.tp-link.com/en/products/details/?model=MC100CM ) e está a trabalhar muito bem
Agora gostaria de conectar mais partes deste cliente através de fibra, ou seja, criar um backbone em fibra optica.
Mas tenho duvidas, a saber :
No bastidor central, o que devo fazer para Switch principal de fibra optica ?
Ja percebi que não é comum Switches com 16 ou 24 portas de Fibra , tal como é banal existirem 16 ou 24 com RJ45 . Será suposto meter um media converter do genero destes TP-LINK em cada fibra que chega ao bastidor principal ?
Ja percebi que ha switches com dois ou quatro Gigabit Ethernet SFP Mini-GBIC Transceiver , o que me parece indicado para switches principais de cada sala , contudo para o principal parece-me que o ideal seria ter um unico Switch em vez de um monte de conversores fibra / lan.
Por ultimo, quais os cabos com melhor relação preço / qualidade / durabilidade para uso exterior ? Vão estar num telhado , expostos ao sol , chuva, etc.
PReciso tanto de fibra optica (multimode); como de CAT6 tambem.
Ou será melhor comprar cabo "normal " enfia-lo dentro de isogris ?Exemplo de switch com 24 portas que podem ser fibra: HP 6200-24G-mGBIC yl Switch
