  1.  # 61

    Colocado por: casinhaDaAvo@Vítor Magalhãeso quadro que referi acima, já é o da garagem, não fui claro!

    Ou seja, tenho o quadro do apartamento que leva (deduzo eu) o cabo de maior secção do quadro principal que refere. E depois tudo o que expliquei acima já é relativo ao quadro da garagem. Ou seja, a tomada já tem o seu disjuntor no quadro da garagem (que tem o seu próprio disjuntor geral).
    A ideia é fazer tudo, claro está, a partir desse disjuntor.



    Entretanto contactei o cenfim ontem.
    Posso ser admitido com uma licenciatura na formação deles de Técnico de Instalações Elétricas.
    Já é um primeiro passo! 🙂


    Assim sendo, pode colocar mais disjuntores e colocar tomadas com cablagem a passar por tubo VD exterior, sendo uma garagem penso que não ficará inestético.

    Disjuntores 1p 16A
    Cabo flexível 3x2,5mm
    Tubo VD 16mm e respetivas abraçadeiras de fixar à parede
    Tomadas salientes 16A
    Estas pessoas agradeceram este comentário: casinhaDaAvo

  2.  # 62

    Ah e esqueci-me:
    Fazer sem medo!
    Porque se faço com medo é porque não estou confiante e não sei muito muito bem o que estou a fazer.

  3.  # 63

    Colocado por: Vítor Magalhães

    Assim sendo, pode colocar mais disjuntores e colocar tomadas com cablagem a passar por tubo VD exterior, sendo uma garagem penso que não ficará inestético.

    Disjuntores 1p 16A
    Cabo flexível 3x2,5mm
    Tubo VD 16mm e respetivas abraçadeiras de fixar à parede
    Tomadas salientes 16A
    Estas pessoas agradeceram este comentário:casinhaDaAvo


    Bem, este tópico já está a ficar sério! 😂😂
    O rumo já mudou entretanto, mas honestamente isto iria ser falado ali noutro lado porque eu iria abrir um de certeza.

    Em relação a:
    -cabos - ok, eu tinha mesmo pensado em comprar 3 (ou seja, fase, neutro, terra e depois passava-os dentro da calha)
    -tubo - parece-me bem, até porque a garagem tem tubos. Já agora posso manter a coerência e não utilizar calhas.
    -tomadas - ok
    -disjuntores - é mesmo preciso? Pergunto porque o quadro já tem um disjuntor para a tomada. Se eu ligar as tomadas todas ao mesmo disjuntor o que lá está não funciona? (não sei o que está lá atualmente).
    -->Será que tenho espaço para colocar lá mais disjuntores?
    -->E quando fala em disjuntores... Eu leio no plural mas não sei o que pretende dizer. É um para cada tomada?

  4.  # 64

    Colocado por: casinhaDaAvoBem, este tópico já está a ficar sério! 😂😂
    O rumo já mudou entretanto, mas honestamente isto iria ser falado ali noutro lado porque eu iria abrir um de certeza.

    Em relação a:
    -cabos - ok, eu tinha mesmo pensado em comprar 3 (ou seja, fase, neutro, terra e depois passava-os dentro da calha)
    -tubo - parece-me bem, até porque a garagem tem tubos. Já agora posso manter a coerência e não utilizar calhas.
    -tomadas - ok
    -disjuntores - é mesmo preciso? Pergunto porque o quadro já tem um disjuntor para a tomada. Se eu ligar as tomadas todas ao mesmo disjuntor o que lá está não funciona? (não sei o que está lá atualmente).
    -->Será que tenho espaço para colocar lá mais disjuntores?
    -->E quando fala em disjuntores... Eu leio no plural mas não sei o que pretende dizer. É um para cada tomada?


    Cabos - Apenas um cabo flexivel com 3 condutores no interior, tipo isto:


    Eu colocaria um disjuntor por tomada se houver espaço no quadro, não há problema em usar mais do que uma tomada no mesmo circuito. Depende do que se vai ligar nas tomadas.
    Concordam com este comentário: Pedro Barradas

  5.  # 65

    Colocado por: casinhaDaAvorjmpiresisto tudo para poder estar no zwift!!! 😁😁😁 Tenho que ligar numa tomada 1 computador e 2 ventoínhas (mas aqui fico com espaço para meter uma extensão) e depois quero ter sempre uma tomada livre numa outra parede, e claro: quero manter tudo na mesma linha de rede, para chegar ao quadro e se tiver que desligar, desligo as tomadas todas de uma vez.

    Então em vez da régua tens destas 😛



    Brincadeiras à parte, se for para fazer uma coisa mais definitiva, certamente uma calha técnica será a solução.

  6.  # 66

    Colocado por: casinhaDaAvoDepois utilizam-se caixas de derivação, e eu não sei para que servem afinal se se pode fazer tudo a partir de um sítio só.

    Pode fazer sem caixas de derivação, dentro da calha reparte o cabo que vem do quadro com conectores WAGO. Faz uma instalação em paralelo para cada tomada, ou conjunto de duas tomadas com cabo 3x2.5mm2.

  7.  # 67

    Colocado por: Vítor MagalhãesEu colocaria um disjuntor por tomada se houver espaço no quadro,

    Isso é um bocado exagerado...
    desde que simulatneamente não passes os 3500W, pode ficar pendurado no disjuntor do circuito a 16A.

  8.  # 68

    Colocado por: rjmpires
    Então em vez da régua tens destas 😛



    Brincadeiras à parte, se for para fazer uma coisa mais definitiva, certamente uma calha técnica será a solução.

    É mesmo definitivo, sim. Daí eu ter logo excluído estas opções - acabam os fios de um lado para o outro, além de que o powerline é recomendado não estar numa extensão.

    @Vítor Magalhães pois, é este tipo de coisas que eu não sei. Não sei se o quadro suporta outro disjuntor, e nem sei como o colocar (mas isso vai-se ao YouTube)

  9.  # 69

    Ah o que se vai ligar nas tomadas:
    Coisas básicas, no máximo o aspirador para o carro.

    De resto, é o computador, ventoinhas, e nada de mais (na loucura um frigorífico 24h/24h mas não seria isso que faz um grande consumo).

    @Pedro Barradas
    O que significa "repartir o cabo"? É do mesmo cabo ligar 3 outros cabos diretamente? (uns acima dos outros, tipo em linha? Não sei se me fiz entender...)

  10.  # 70

    Colocado por: Pedro Barradas
    Isso é um bocado exagerado...
    desde que simulatneamente não passes os 3500W, pode ficar pendurado no disjuntor do circuito a 16A.

    Em minha casa coloquei circuitos independentes com um disjuntor por circuito, neste caso 4 tomadas (2 maquina de lavar e secar) e duas independentes para ligar ferramentas elétricas e eventualmente um aparelho de soldar (transformador), o circuito vem com 3x4mm do quadro principal para o parcial, e depois do parcial sai 1 circuito 3x1,5 para iluminação (2 circuitos lâmpadas LED) e 4 circuitos 3x2,5mm para tomadas. Optei pelos disjuntores individuais para o caso de ter problemas num dos circuitos não ter que desligar todas as tomadas. Cada disjuntor custou 1 euro e pouco, por isso referi que havendo espaço não haveria problema.
    Estas pessoas agradeceram este comentário: casinhaDaAvo

  11.  # 71

    Se não for para ligar maquinas com consumos elevados em simultâneo (aspiradores industriais, aquecedores, lavadoras de alta pressão.. etc) não há grande razão para repartir em tomadas/disjuntores individuais.
    Estas pessoas agradeceram este comentário: casinhaDaAvo

  12.  # 72

    Colocado por: casinhaDaAvoO que significa "repartir o cabo"? É do mesmo cabo ligar 3 outros cabos diretamente?

    sim.
    Por exemplo quer meter 6 tomadas. vamos supor em conjuntos de duas, ou seja 3 blocos de tomadas.
    Pode repartir o cabo do quadro por 3 cabos, com ligadores wagos de 4 entradas.
    assim terá de ter 3 wagos de 4 entradas (um para a fase, um para o neutro, um para terra)
    nesses 3 WAGOS conecta cabo 3x2.5mm2, para cada bloco de tomadas depois replique a conexão entre tomadas adjacentes.
    Estas pessoas agradeceram este comentário: casinhaDaAvo
      6 tomadas_1.jpg

  13.  # 73

  14.  # 74

    Aconselho que não "pique" de uma tomada para outra directamente das mesmas, ou seja, há tomadas em que consegue ligar os fios de entrada e depois ligar os fios de saída para uma segunda tomada que fica em série. Isso pode sobrecarregar a tomada e causar curto-circuito. Coloque ligadores tipo Wago 221 de 3 condutores, onde vai ligar o primeiro fio que traz a corrente, outro fio para ligar na primeira tomada e depois outro fio para a tomada seguinte. Como o Pedro sugeriu, há calhas onde já consegue fixar as tomadas. Sempre é mais fácil do que uma instalação com tubo VD, por ex.
    Ah, e use cabo H0V7
    Estas pessoas agradeceram este comentário: casinhaDaAvo

  15.  # 75

    Para ver se entendi:
    O que me estão a dizer é que a cada um desses fios que atualmente sai do disjuntor para a tomada existente, vou ligar um WAGO, sendo que cada um representará fase, neutro, terra. E depois é só ligar às tomadas que pretendo, é isso? Ou seja, é "puxar cabo" a partir de cada WAGO.
    E se quiser ligar aquelas duas tomadas, como no esquema, não deverei ligar "cobre-cobre", mas sim utilizar a mesma ideia que acima.

    Porque é que o wago é de 4 entradas?

    Ou seja, vocês estão a recomendar fazer isto, correto?
    https://www.youtube.com/watch?v=y1aXjgCX4oI

    Mas de uma forma mais bonita/segura.
    A fita isoladora é substituída pelos WAGO, certo?




    Agora, em relação aos cabos, a ver se percebi:
    Compro 10m de cada um destes? Pode ser? Faz sentido? Porque era assim que estava a pensar... E depois estes 3 entram dentro dos tubos VD
    https://www.leroymerlin.pt/produtos/eletricidade-e-smart-home/cabos-e-calhas-eletricos/cabos-e-fios-eletricos/fio-ao-metro-h07vk-1x2-5-azul-82260456.html?src=clk
    https://www.leroymerlin.pt/produtos/eletricidade-e-smart-home/cabos-e-calhas-eletricos/cabos-e-fios-eletricos/fio-ao-metro-h07vk-1x2-5-verde-e-amarelo-82260458.html?src=clk
    https://www.leroymerlin.pt/produtos/eletricidade-e-smart-home/cabos-e-calhas-eletricos/cabos-e-fios-eletricos/fio-ao-metro-h07vk-1x2-5-preto-82260455.html?src=clk

    Ou referem-se a comprar assim?
    https://www.leroymerlin.pt/produtos/eletricidade-e-smart-home/cabos-e-calhas-eletricos/cabos-e-fios-eletricos/cabo-lexman-rz1-k-3x2-5mm2-5m-verde-17916262.html?src=clk

    Depois este ainda entrará no tubo.


    No fundo, o WAGO substitui isto?
    https://mauser.pt/catalog/product_info.php?cPath=570_2811_2220&products_id=011-2471

  16.  # 76

    Já agora, fica o quadro e a situação atual.

  17.  # 77

    Esse quadro ainda leva à vontade com mais 4 disjuntores simples.

  18.  # 78

    Colocado por: casinhaDaAvoPara ver se entendi:
    O que me estão a dizer é que a cada um desses fios que atualmente sai do disjuntor para a tomada existente, vou ligar um WAGO, sendo que cada um representará fase, neutro, terra. E depois é só ligar às tomadas que pretendo, é isso? Ou seja, é "puxar cabo" a partir de cada WAGO.
    E se quiser ligar aquelas duas tomadas, como no esquema, não deverei ligar "cobre-cobre", mas sim utilizar a mesma ideia que acima.

    Porque é que o wago é de 4 entradas?

    O Wago de 4 entradas porque vai ter 4 fios (se colocar 3 tomadas) por cada 1, 1 de entrada e 3 de saída. Ligam todos do mesmo lado e fazem assim a derivação.

    Se usar calha técnica consegue colocar lá dentro os Wago sem problema (dependendo do tamanho da calha), no caso de usar tubo VD igual ao que já tem a sair do quadro, ou usa caixas de derivação para colocar os ligadores ou então tem que fazer circuitos independentes a sair do quadro. As caixas de derivação servem se todos os circuitos seguirem a mesma direção. (por exemplo tomadas todas do mesmo lado do quadro).

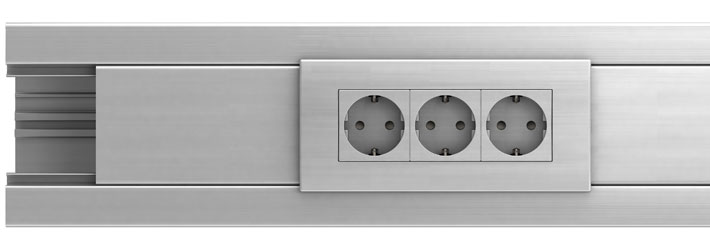

    Calha técnica:
    Concordam com este comentário: Pedro Barradas

  19.  # 79

  20.  # 80

    Derivar as ligações para cada tomada logo à saída do quadro poderá ter um inconveniente, conforme a posição das tomadas. Se colocar 3 tomadas em série, afastadas 3mt do quadro, irá gastar 9mt de cabo. Se fizer uma puxada de cabo até à primeira tomada e daí derivar para as seguintes, gasta 3mt de cabo. Mas pronto, depende sempre da posição das tomadas.
